| Penetrační měření a nivelace v jeskyni 561A P.Kalenda, J.Kučera, R.Duras 01.11.2002 - >P< |

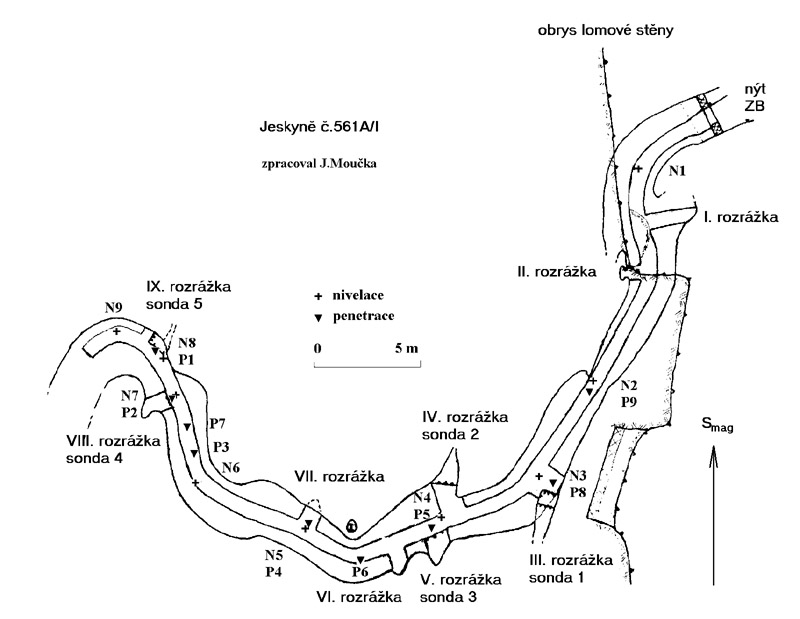

Ve dnech 15.-16.12. 2001 proběhlo v jeskyni č.561A/I v Lipoveckém lomu Velká dohoda penetrační měření a nivelace stropu, které mělo za cíl zjistit spádové poměry stropu a dna jeskyně a určit tak pravděpodobný směr odvodňování. Toto neobvyklé měření bylo uskutečněno výjimečnou shodou okolností, kdy Jiří Moučka (2001), který tuto jeskyni znovu objevil a který zde realizoval průzkum pomocí výkopových prací po téměř 50 letech od jejího prvního zaměření (Fabík 1954). Poskytl nám mapovou dokumentaci, kterou zde přetiskujeme (viz obr.1) i starší podklady M. Fábíka. Sdělil nám i doposud nepublikované stáří sedimentů u nynějšího vchodu jeskyně 0,8 – 1,1 mil. let (Kadlec – ústní sdělení).

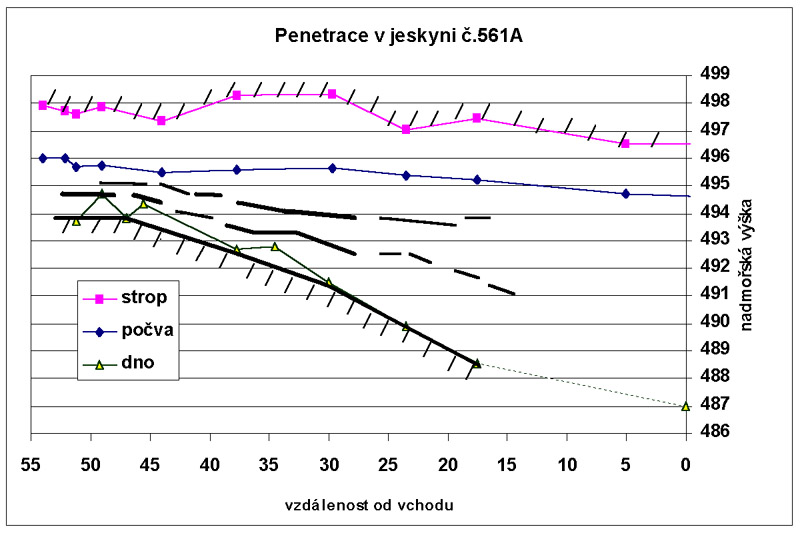

Penetrační měření bylo uskutečněno v 9 bodech jeskyně (viz obr.1). Hustota měření byla omezena výškou stropu. Penetrační měření ukázalo na poměrně homogenní písčité sedimenty v celém profilu jeskyně, které se ve větší vzdálenosti od vchodu stávaly méně průchodné pro penetrační hrot vlivem sintrových poloh o stále větších mocnostech a počtu. Penetrační sondy č. 2 a 3 se proto vlivem mocných sintrových poloh nedostaly až na skalní dno, ale byly ukončeny v sintrech, což bylo zřejmé z počtu úderů, kdy jeme potřebovali na postup o 10 cm (i více než 100 úderů 10 kg závaží z výše 0,5 m). Skalní dno se vždy projevovalo okamžitým zastavením postupu hrotu do hloubky a „zvoněním“ a vibracemi penetračního soutyčí. Vzdálenost mezi penetračními sondami byla 2 – 8 m, takže bylo možno dobře korelovat jednotlivé vrstvy v profilu (viz obr.2).
Nivelace počvy vykopaného profilu a stropu měření byla provedena ve 4 postupových bodech od základního bodu u vchodu do jeskyně (495,61 m n.m.) se zpětným uzavřením nivelačního polygonu a v dalších 6 bodech v blízkosti ústí penetračních sond (viz obr 2). Chyba uzavřeného polygonu byla 1 cm, což odpovídá chybě měření na jednotlivých bodech 0,5 cm. Nivelační měření prokázalo, že strop klesá směrem ke vchodu, což je v souladu s penetračním měřením, které prokázalo pokles dna jeskyně i sintrových poloh stejným směrem. Na závěr bychom chtěli poděkovat Jiřímu Moučkovi za spolupráci a poskytnutí ústních i písemných podkladů pro realizaci měření. Literatura
|
